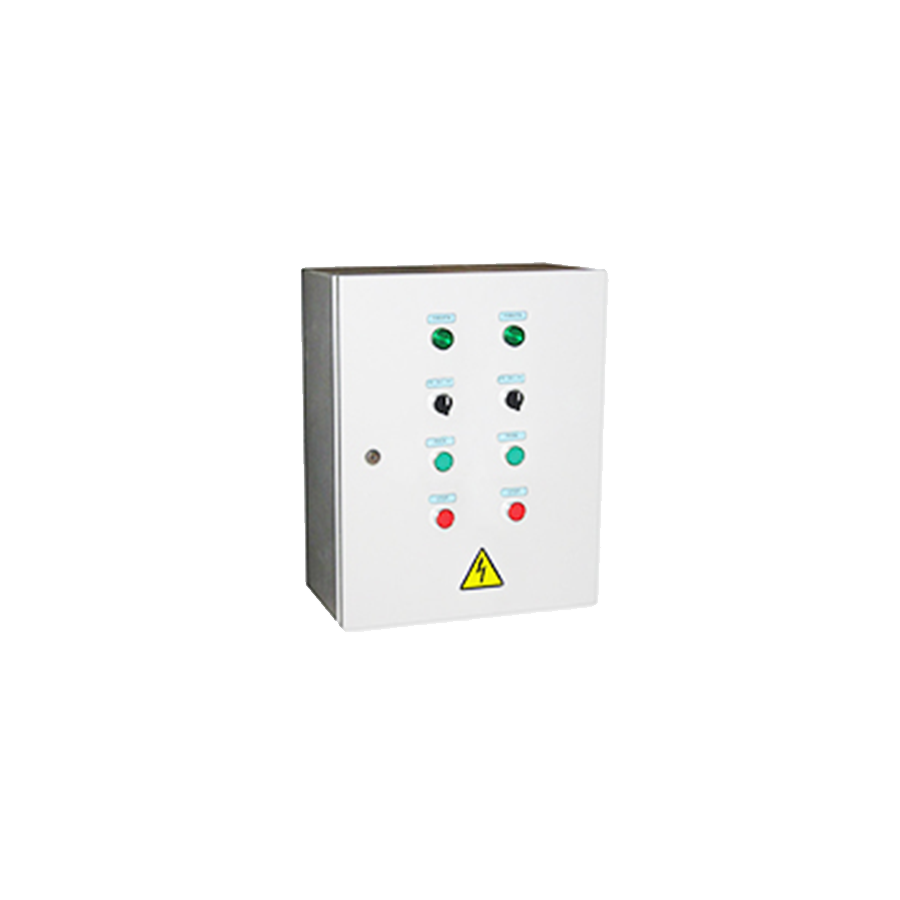

Ящик управления типа РУСМ5000

РУСМ 5000 IP54 используются для защиты, сигнализации и автоматического, дистанционного и местного управления асинхронными двигателями с длительным, повторно-кратковременным, кратковременным режимами работы и мощность до 75 кВт. В связи с применением устройства в производственных помещениях, цехах заводов, химически агрессивных средах с повышенным уровнем запыленности и влажности металлические корпуса данного устройства изготавливаются только со степенью защиты IP54, что является единственным отличием от ящиков Я5000. РУСМ 5000 IP54 классифицируются по способу питания цепи управления, наличию реверса, переключателя на автоматический режим и по числу управляемых электродвигателей (от 1 до 3). Вся аппаратура располагается внутри на монтажной панели с выведенными на наружную часть двери светосигнальными лампами для возможности визуального контроля работы устройства.

РУСМ 5000 условия эксплуатации

• высота над уровнем моря — не более 2000 м;
• температура окружающего воздуха — от минус 5 °С до плюс 45 °С;
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
• степень защиты IP54 для ящиков РУСМ5000, IP21 для ящиков Я5000;
• виды климатического исполнения — УХЛ и Т;
• рабочее положение в пространстве с допустимым отклонением от вертикали до 5° в любую сторону.
• группа механического исполнения — Ml по ГОСТ 17516-72;
• номинальный режим работы ящиков и щитов — продолжительный, прерывисто-продолжительный, повторно-кратковременный и кратковременный.

РУСМ 5000 конструкция

Конструктивно устройства Я (РУСМ) 5000 выполняются в виде металлических ящиков из тонколистового проката номинальной толщиной 1,5 мм по ГОСТ 16523. По требованию потребителя размеры ящиков Я (РУСМ) 5000 могут быть изменены с установкой на передней крышке аппаратов импортного производства.
